# Harbor私有镜像仓库无坑搭建

### 一、介绍

> Docker容器应用的开发和运行路不开可靠的镜像管理，虽然Docker官方也提供了公共的镜像仓库，但是从安全和效率等方面考虑，部署我们私有环境的Registry也是非常必要的。 Harbor是由VMware公司开源的企业级的Docker Registry管理项目，它包括权限管理(RBAC)、LDAP、日志审核、管理界面、自我注册、镜像复制和中文支持等功能。

### 二、组件

> 用于部署 Harbor 的 Docker Compose 模板位于 /Deployer/docker-compose.yml. 打开这个模板文件，会发现 Harbor 由 5 个容器组成：

> proxy：由 Nginx 服务器构成的反向代理。
> registry：由 Docker 官方的开源 registry 镜像构成的容器实例。
> ui：即架构中的 core services, 构成此容器的代码是 Harbor 项目的主体。
> mysql：由官方 MySql 镜像构成的数据库容器。
> log: 运行着 rsyslogd 的容器，通过 log-driver 的形式收集其他容器的日志。
> 这几个容器通过 Docker link 的形式连接在一起，这样，在容器之间可以通过容器名字互相访问。对终端用户而言，只需要暴露 proxy (即 Nginx)的服务端口。

### 三、工作原理

> 假设我们将 Harbor 部署在主机名为 registry.abcdocker.com 的虚机上。用户通过 docker login 命令向这个 Harbor 服务发起登录请求:docker login registry.abcdocker.com当用户输入所需信息并点击回车后，Docker 客户端会向地址“registry.abcdocker.com/v2/” 发出 HTTP GET 请求。

> Harbor 的各个容器会通过以下步骤处理：

(1)Docker login
(a) 首先，这个请求会由监听 80 端口的 proxy 容器接收到。根据预先设置的匹配规则，容器中的 Nginx会将请求转发给后端的 registry 容器；

(2) 在 registry 容器一方，由于配置了基于 token 的认证，registry 会返回错误代码 401，提示 Docker客户端访问 token 服务绑定的 URL。在 Harbor 中，这个 URL 指向 Core Services；

(3) Docker 客户端在接到这个错误代码后，会向token服务的URL发出请求，并根据HTTP协议的BasicAuthentication 规范，将用户名密码组合并编码，放在请求头部(header)；

(4)类似地，这个请求通过 80 端口发到 proxy 容器后，Nginx 会根据规则把请求转发给 ui 容器，ui 容器监听 token 服务网址的处理程序接收到请求后，会将请求头解码，得到用户名、密码；

(5) 在得到用户名、密码后，ui 容器中的代码会查询数据库，将用户名、密码与 mysql 容器中的数据进行比对(注:ui 容器还支持 LDAP 的认证方式，在那种情况下 ui 会试图和外部 LDAP 服务进行通信并校验用户名/密码)。比对成功，ui 容器会返回表示成功的状态码， 并用密钥生成 token，放在响应体中返回给 Docker 客户端。这个过程中组件间的交互过程如下图所示

### 三、安装

| 环境          | ip             | 主机名       |
| ------------- | -------------- | ------------ |
| harbor-server | 100.100.157.10 | k8s-master01 |
| harbor-client | 100.100.157.11 | k8s-work01   |
| harbor-client | 100.100.157.12 | k8s-work02   |

Harbor 2种安装方式

```ruby
1.离线安装
wget https://github.com/goharbor/harbor/releases/download/v2.12.1/harbor-offline-installer-v2.12.1.tgz
tar xf harbor-offline-installer-v2.12.1.tgz
2.在线安装
$ wget https://storage.googleapis.com/harbor-releases/harbor-online-installer-v1.5.2.tgz
$ tar xf harbor-online-installer-v1.5.2.tgz
```

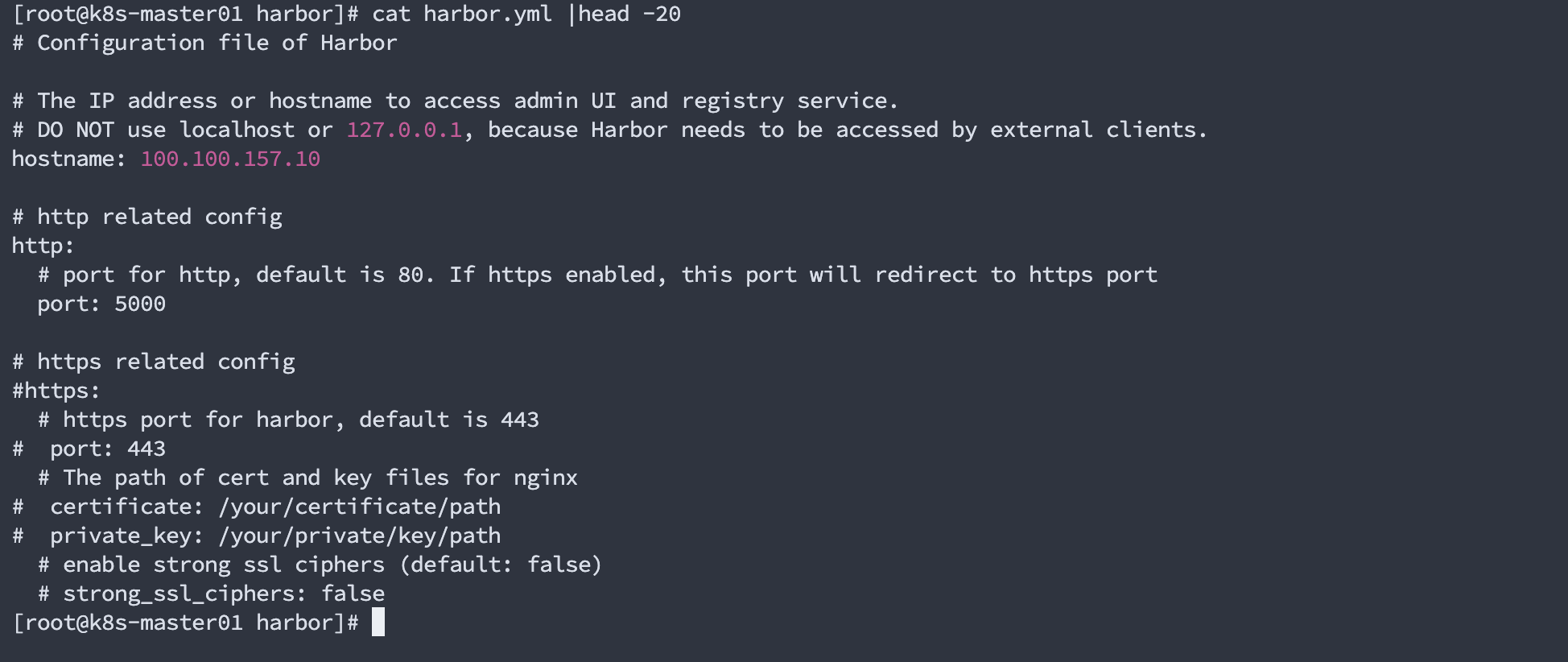

[root@harbor harbor]# head harbor.yml

需：cp harbor.yml.tmpl harbor.yml

修改hostname ：ip地址

修改port：默认端口号

注释https

![image.png](http://www.hxy.bj.cn/usr/uploads/2025/04/934326847.png)

本次我们使用离线安装，安装包在上面

```bash
$ tar xf harbor-offline-installer-v2.12.1.tgz

cd harbor/

执行 prepare 命令来准备启动环境。这个过程会检查并准备相关的环境设置。
./prepare

完成准备后，运行以下命令来安装并启动 Harbor。这个过程会下载并运行 7 个镜像。
./install.sh

```

默认端口为80，需要修改端口请修改docker-compose.yaml对应服务的映射

- 这里修改的端口为5000

#### 3.1访问Harbor

访问：100.100.157.10:5000

Harbor 的默认用户名是 `admin`，默认密码是 `Harbor12345`

docker push 需要项目路径，需要Harbor `创建项目 k8s`

#### 3.2客户端配置免https

```csharp
[root@k8s-work01 ~]# cat /etc/docker/daemon.json
{
    "registry-mirrors": [
        "https://docker.1panel.dev",
        "https://docker.foreverlink.love",
        "https://dytt.online",
        "https://func.ink",
        "https://lispy.org",
        "https://docker.xiaogenban1993.com",
        "https://docker.xn--6oq72ry9d5zx.cn",
        "https://docker.zhai.cm",
        "https://docker.5z5f.com",
        "https://a.ussh.net",
        "https://docker.cloudlayer.icu",
        "https://docker.linkedbus.com",
        "https://docker.m.daocloud.io"
    ],
    "insecure-registries": [
        "100.100.157.10:5000"
    ],
    "exec-opts": ["native.cgroupdriver=systemd"]
}
[root@k8s-work01 ~]# systemctl reset-failed docker.service
[root@k8s-work01 ~]# systemctl restart docker
```

如果不配置，客户端使用时候会报错： Error response from daemon: Get https:// 172.16.1.146:5000/v1/\_ping: http: server gave
HTTP response to HTTPS client

#### 3.3客户端登陆

##### docker login 需单独创建一个用户，否则push不了

![image.png](http://www.hxy.bj.cn/usr/uploads/2025/04/1451839521.png)

![image.png](http://www.hxy.bj.cn/usr/uploads/2025/04/2307102052.png)

```csharp
[root@k8s-work01 ~]# docker login 100.100.157.10:5000
Username: hxy
Password:
WARNING! Your password will be stored unencrypted in /root/.docker/config.json.
Configure a credential helper to remove this warning. See
https://docs.docker.com/engine/reference/commandline/login/#credentials-store

### 四、管理镜像

#### 4.1下拉镜像

```undefined
docker pull nginx
```

#### 4.2打标签

```bash
docekr tag 镜像名称:标签 你的IP:端口/harbor项目名称/镜像名称:标签

docker tag nginx:latest 100.100.157.10:5000/k8s/nginx:latest
```

#### 4.3上传

```x86asm

docker push 你的IP:端口/harbor项目名称/镜像名称:标签
docker push 100.100.157.10:5000/k8s/nginx:latest
```

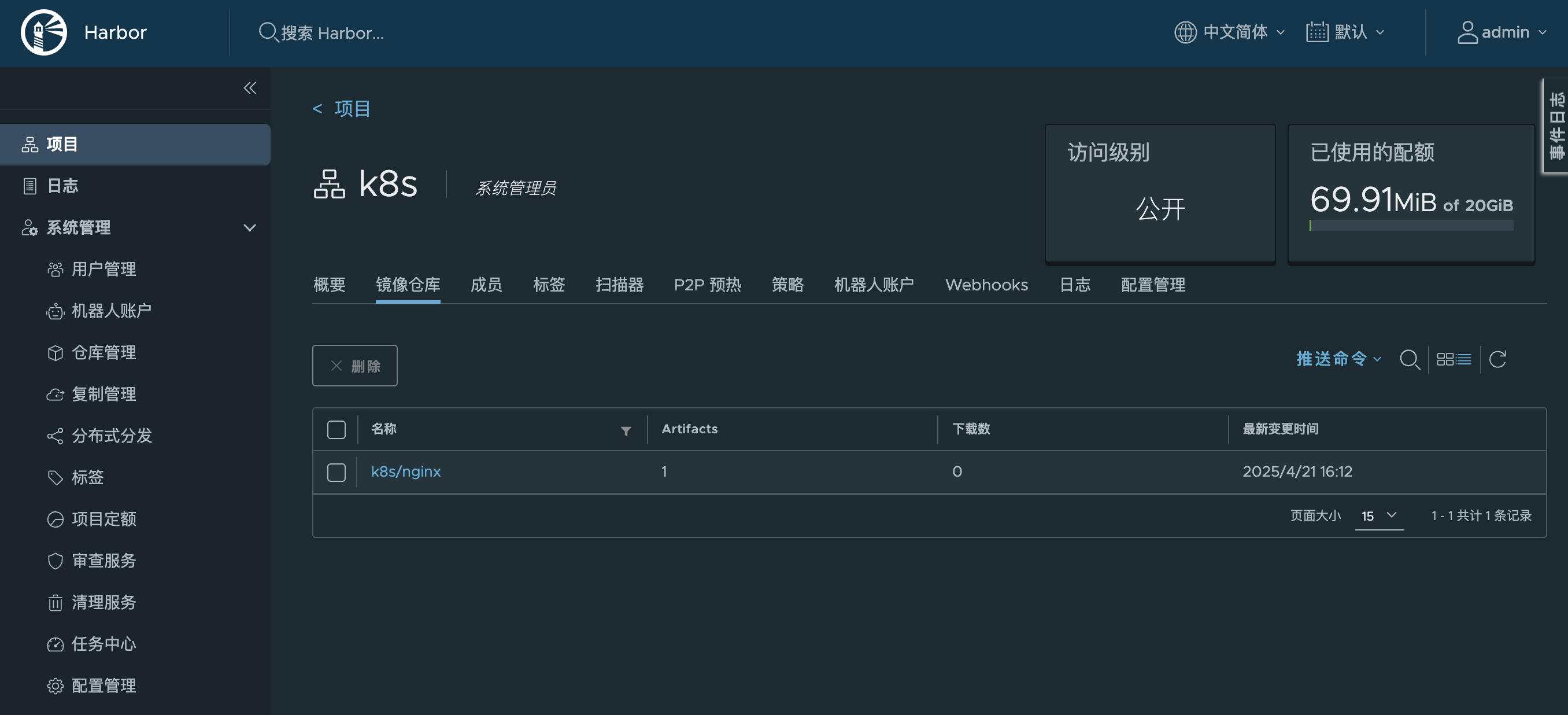

#### 4.4下拉

```bash
docker pull 100.100.157.10:5000/k8s/nginx:latest
```

![image.png](http://www.hxy.bj.cn/usr/uploads/2025/04/2723015838.png)

```
