# Prometheus联邦模式分布式监控

* 资源列表
* 一、联邦模式概述
  * 1.1、架构设计
  * 1.2、架构设计
* 二、prometheus子节点配置
  * 2.1、子节点102配置
  * 2.2、子节点103配置
* 三、prometheus主节点配置
* 四、grafana出图
  * 4.1、添加数据源
  * 4.2、导入仪表盘模板
  * 4.3、验证监控效果

## 资源列表

| 操作系统   | 配置 | 主机名            | IP             | 角色         |
| ---------- | ---- | ----------------- | -------------- | ------------ |
| CentOS 7.9 | 2C4G | prometheus-master | 192.168.93.101 | 主节点       |
| CentOS 7.9 | 2C4G | prometheus-slave1 | 192.168.93.102 | 从节点1      |
| CentOS 7.9 | 2C4G | prometheus-slave2 | 192.168.93.103 | 从节点2      |
| CentOS 7.9 | 2C4G | grafana           | 192.168.93.104 | 监控展示大屏 |
| CentOS 7.9 | 2C4G | client1           | 192.168.93.105 | 被监控节点1  |
| CentOS 7.9 | 2C4G | client2           | 192.168.93.106 | 被监控节点2  |

* 基础环境

```
systemctl stop firewalld
systemctl disable firewalld
```

* 关闭内核安全机制

```
setenforce 0
sed -i "s/^SELINUX=.*/SELINUX=disabled/g" /etc/selinux/config
```

* 修改主机名

```
hostnamectl set-hostname prometheus-master
hostnamectl set-hostname prometheus-slave1
hostnamectl set-hostname prometheus-slave2
hostnamectl set-hostname grafana
hostnamectl set-hostname client1
hostnamectl set-hostname client2
```

## 一、联邦模式概述

* 本文详细介绍了如何在大型企业中使用Prometheus的联邦模式进行分布式监控，包括配置子节点监控目标、主节点的联邦聚合设置以及Grafana的数据源导入。通过实例展示了如何配置Prometheus节点以监控多个节点并整合数据到主节点上展示。

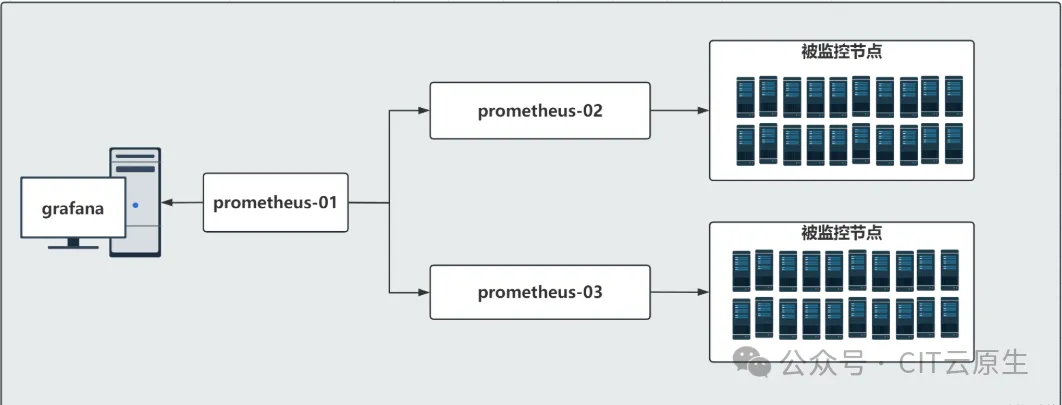

### 1.1、架构设计

* 由于，在大型企业中，被监控项目比较多，多到一台prometheus服务无法承载大量的监控数据的传输，所以，联邦模式应运而生，它同等于zabbix的分布式监控，就是将大量的被监控，分开进行监控，然后再汇总到一台prometheus的服务器上。

![图片](http://www.hxy.bj.cn/usr/uploads/2025/04/4053049888.jpg)

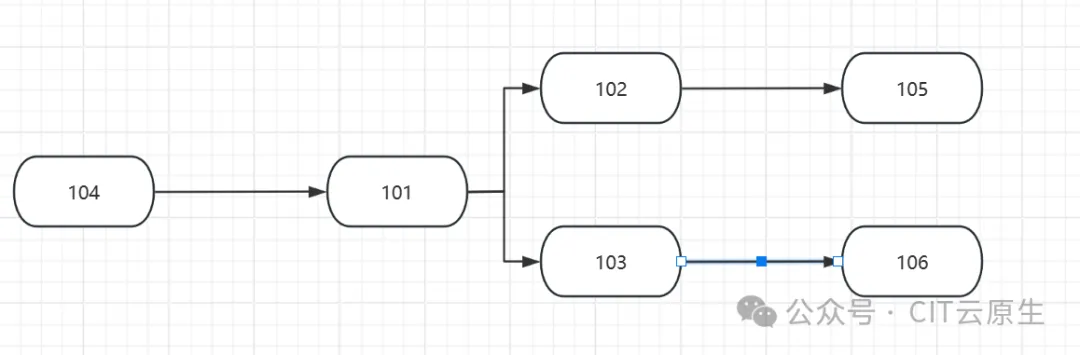

### 1.2、架构设计

![图片](http://www.hxy.bj.cn/usr/uploads/2025/04/2365547179.jpg)

## 二、prometheus子节点配置

### 2.1、子节点102配置

```
[root@prometheus-slave1 ~]# vim /usr/local/prometheus/prometheus.yml
# my global config
global:
  scrape_interval: 3s    evaluation_interval: 15s
alerting:  alertmanagers:
    - static_configs:
        - targets:
          # - alertmanager:9093
rule_files:
  # - "first_rules.yml"
  # - "second_rules.yml"
scrape_configs:
  - job_name: "prometheus"
    static_configs:
      - targets: ["localhost:9090"]  #直接监控105节点
  - job_name: "node-exporter-01"
    static_configs:
      - targets: ["192.168.93.105:9100"]
```

```
[root@prometheus-slave1 ~]# curl -X POST http://192.168.93.102:9090/-/reload
```

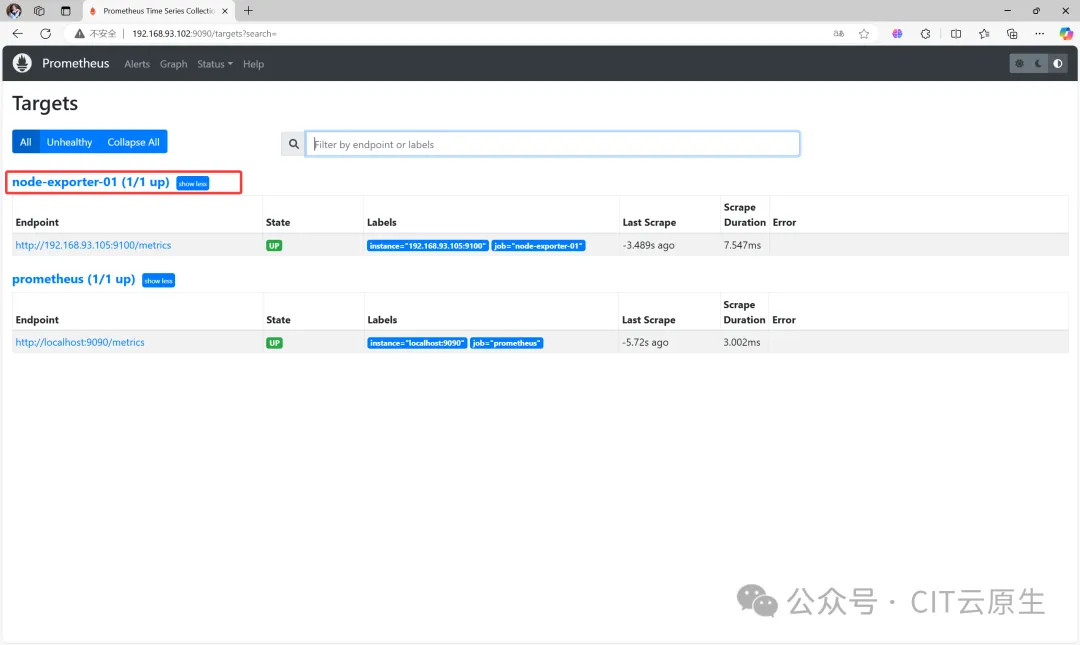

* 查看浏览器验证

![图片](http://www.hxy.bj.cn/usr/uploads/2025/04/3695535646.jpg)

### 2.2、子节点103配置

```
[root@prometheus-slave2 ~]# vim /usr/local/prometheus/prometheus.yml
global:
  scrape_interval: 3s
  evaluation_interval: 15s
alerting:
  alertmanagers:
    - static_configs:
        - targets:
          # - alertmanager:9093
rule_files:
  # - "first_rules.yml"
  # - "second_rules.yml"
scrape_configs:
  - job_name: "prometheus"
    static_configs:
      - targets: ["localhost:9090"]
    #直接监控106节点
  - job_name: "node-exporter-02"
    static_configs:
      - targets: ["192.168.93.106:9100"]
```

```
[root@prometheus-slave2 ~]# curl -X POST http://192.168.93.103:9090/-/reload
```

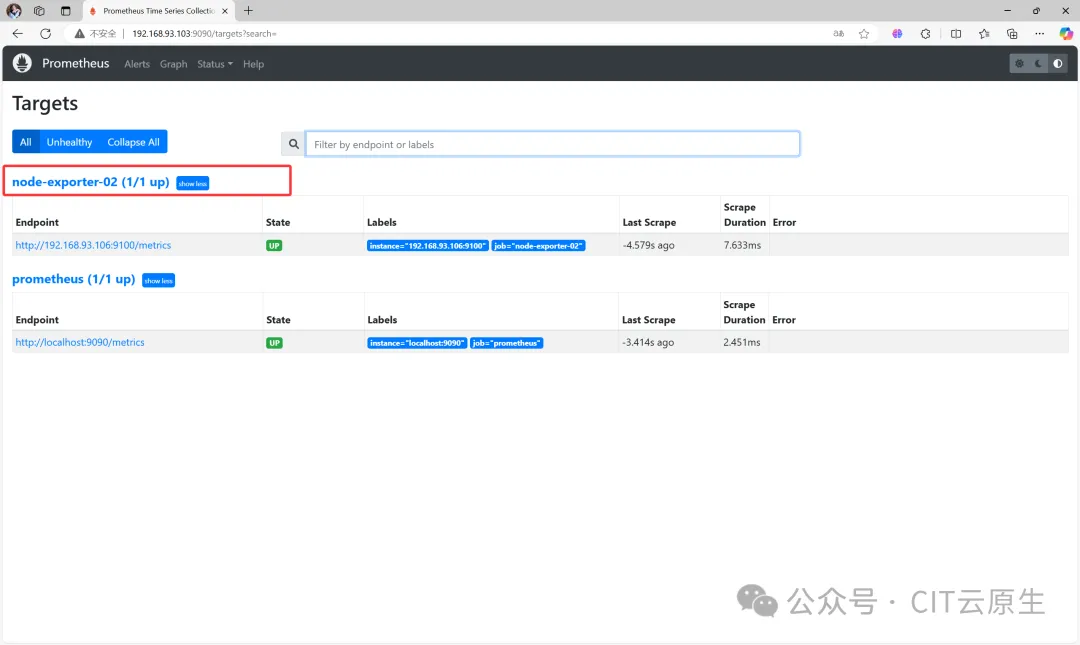

* 查看浏览器验证

![图片](http://www.hxy.bj.cn/usr/uploads/2025/04/483685621.jpg)

## 三、prometheus主节点配置

* 注意：prometheus主节点，取的数据是：prometheus子节点的数据；

```
[root@prometheus-master ~]# vim /usr/local/prometheus/prometheus.yml
global:
  scrape_interval: 3s
  evaluation_interval: 15s
alerting:
  alertmanagers:
    - static_configs:
        - targets:
          # - alertmanager:9093
rule_files:
  # - "first_rules.yml"
  # - "second_rules.yml"
scrape_configs:
  - job_name: "prometheus-102"
    metrics_path: "/federate"
    #用于解决标签冲突问题，有效值为true和false（false）
    #设置为true，保留抓取的标签以忽略服务器自身的标签，就是覆盖原来的标签；
    #设置为false，不覆盖原来的标签，而是在标签前加了一个“exporter_”前缀；
    honor_labels: true
    params:
      "match[]":
      - '{job="prometheus"}'
      - '{__name__=~"job:.*"}'
      - '{__name__=~"node.*"}'
    static_configs:
      - targets: ["192.168.93.102:9090"]
    #子节点103
  - job_name: "prometheus-103"
    metrics_path: "/federate"
    honor_labels: true
    params:
      "match[]":
      - '{job="prometheus"}'
      - '{__name__=~"job:.*"}'
      - '{__name__=~"node.*"}'
    static_configs:
      - targets: ["192.168.93.103:9090"]
```

```
[root@prometheus-master ~]# curl -X POST http://192.168.93.101:9090/-/reload
```

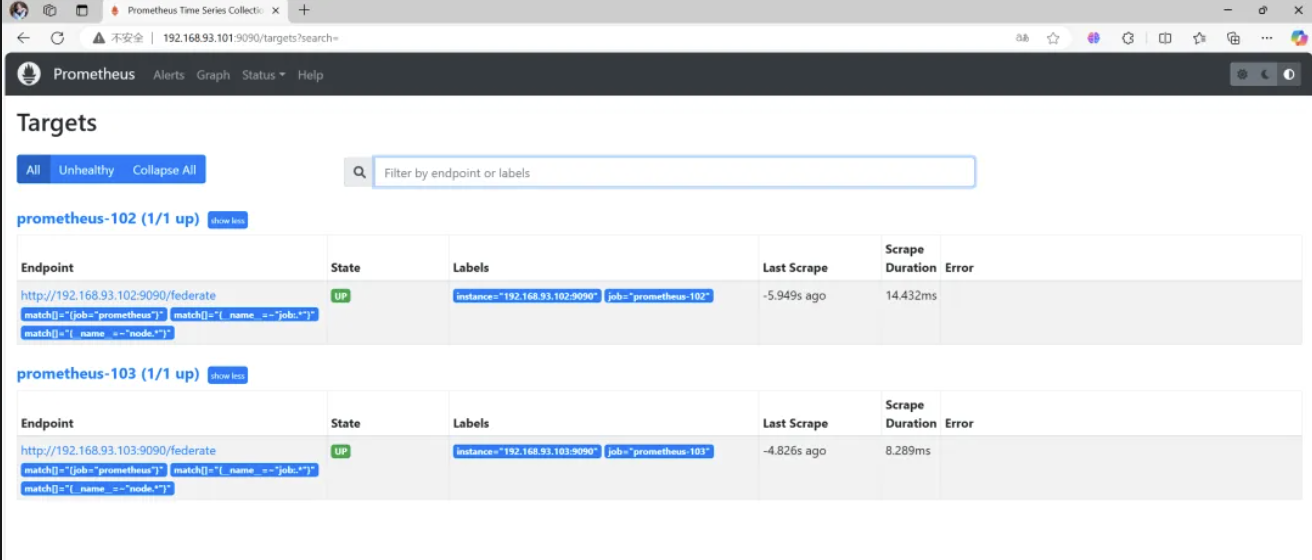

* 浏览器查看，是否监控到了子节点的数据

![image.png](http://www.hxy.bj.cn/usr/uploads/2025/04/761447091.png)

## 四、grafana出图

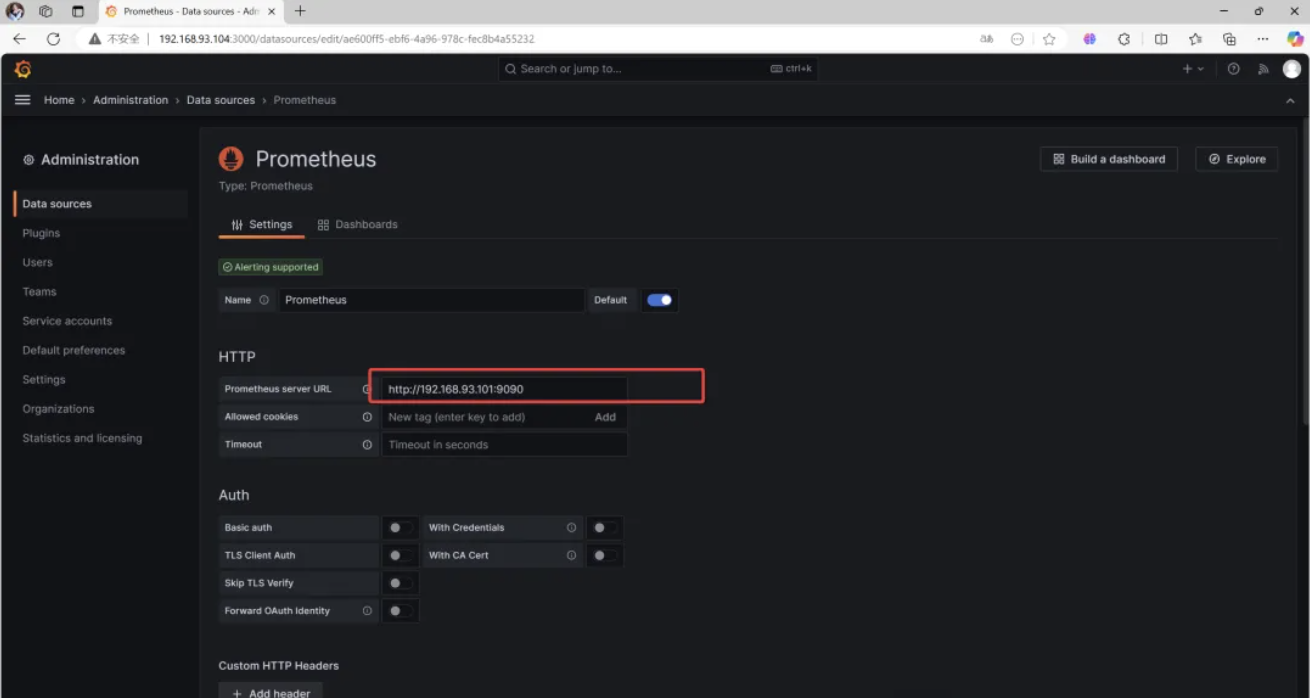

### 4.1、添加数据源

![image.png](http://www.hxy.bj.cn/usr/uploads/2025/04/2173295364.png)

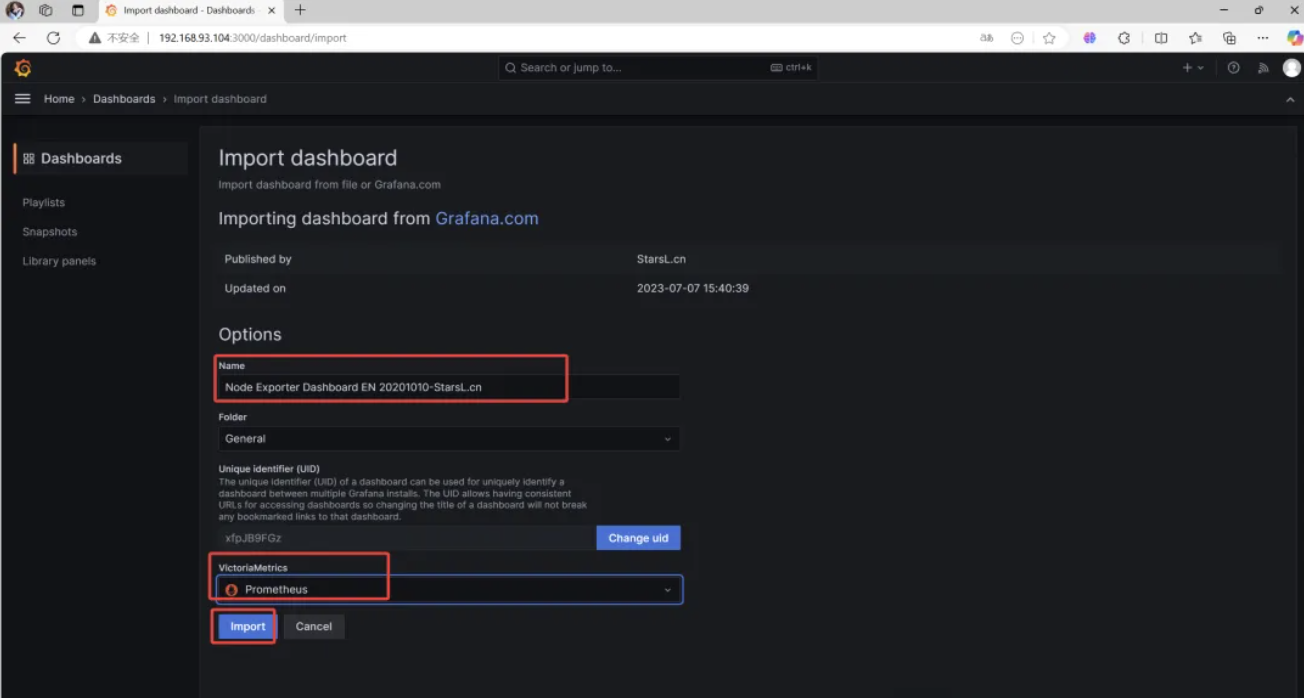

### 4.2、导入仪表盘模板

![image.png](http://www.hxy.bj.cn/usr/uploads/2025/04/3019937196.png)

### 4.3、验证监控效果

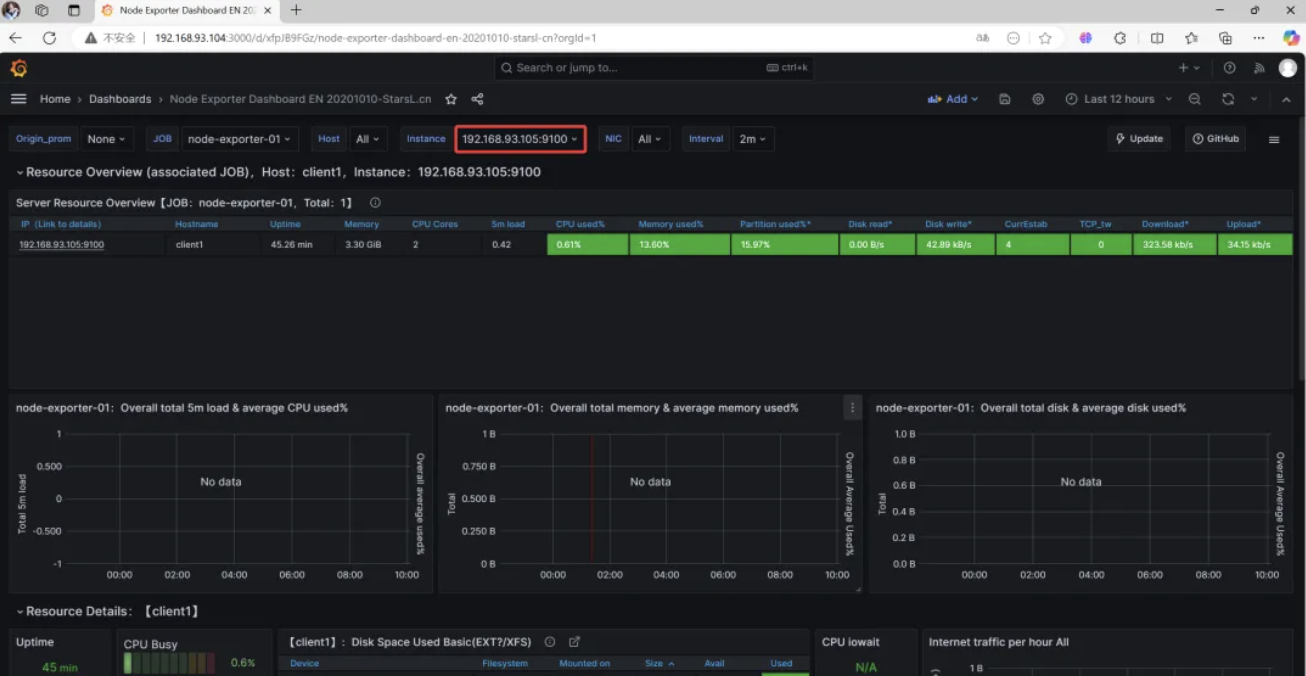

* 105

![image.png](http://www.hxy.bj.cn/usr/uploads/2025/04/1960203877.png)

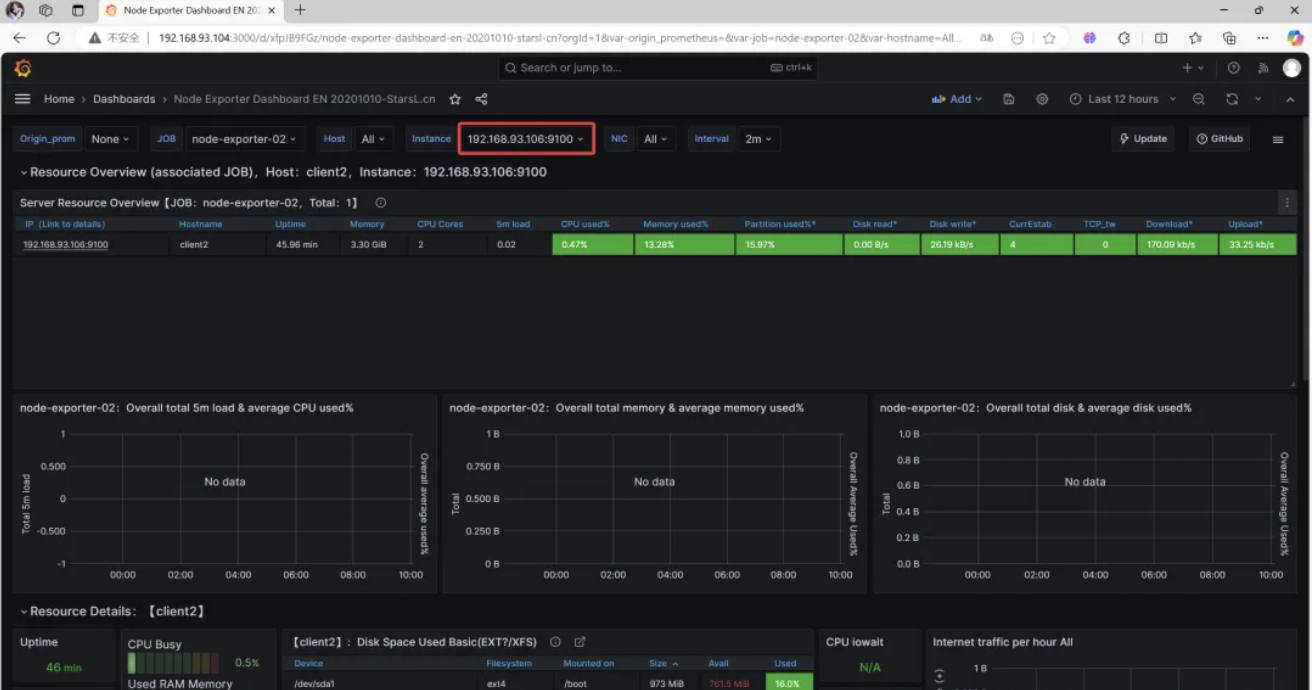

* 106

![image.png](http://www.hxy.bj.cn/usr/uploads/2025/04/2530517860.png)
