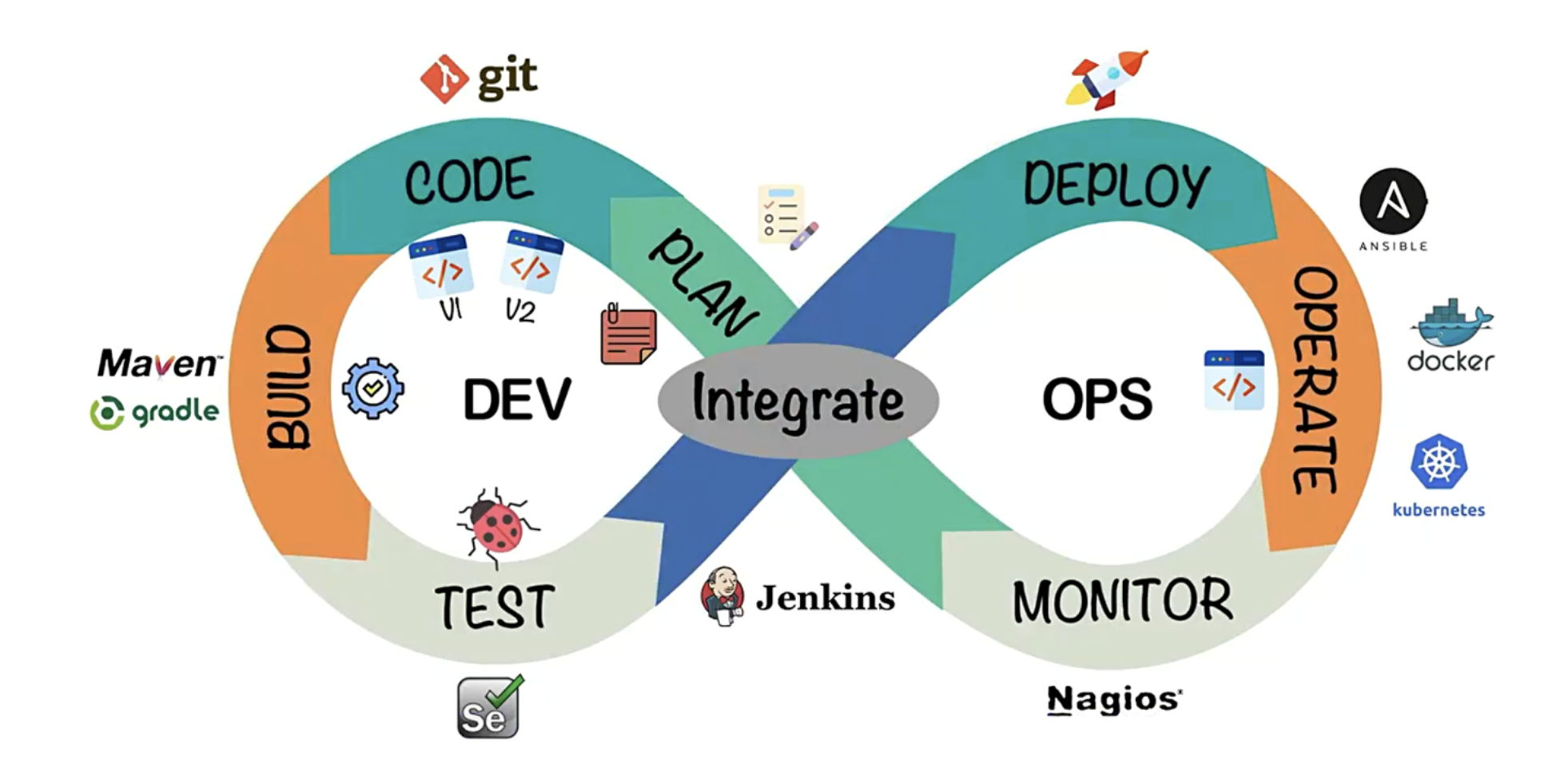

## 🚀 一、CI/CD 基础理论

### 1. 持续集成（CI，Continuous Integration）

> 目标：**频繁（每天多次）地集成代码，发现问题尽早修复**

* 每次提交代码自动触发构建流程
* 自动执行单元测试、构建镜像等
* 发现问题及时反馈给开发者

### 2. 持续交付（CD，Continuous Delivery）

> 目标：**构建完成后自动部署到类生产环境，确保可发布**

* 镜像推送至 Harbor
* 自动部署到 Kubernetes 测试环境
* 手动审核部署到生产

### 3. 持续部署（Continuous Deployment）

> 目标：**构建完成后自动部署到生产环境**

* 与持续交付相比，多了“自动化发布”这一步
* 风险较大，需保障测试和回滚机制完善

![image.png](http://www.hxy.bj.cn/usr/uploads/2025/06/559948910.png)

## 🧱 二、平台组件角色与协作关系

| 组件       | 角色描述                                             |
| ---------- | ---------------------------------------------------- |
| GitLab     | 代码管理、Webhook 触发 CI 流水线                     |
| Jenkins    | 流水线核心引擎，构建、测试、打包、部署的控制中心     |
| Docker     | 用于构建应用容器镜像                                 |
| Harbor     | 私有镜像仓库，用于保存构建好的镜像                   |
| Kubernetes | 应用运行环境，完成容器调度、伸缩、滚动更新等部署工作 |

## 🔄 三、典型工作流程（理论视角）

### 1. 开发者提交代码（Push）

* GitLab 接收到 Push 请求
* 触发 Webhook，通知 Jenkins 进行 CI 构建

### 2. Jenkins CI 流水线执行

* 拉取代码
* 单元测试（可选）
* 生成 Docker 镜像
* 推送镜像到 Harbor
* 更新 K8s 部署（例如修改 Deployment 的镜像版本）

### 3. Kubernetes 执行部署

* 拉取 Harbor 中的镜像
* 滚动更新 Deployment
* 实现无缝部署

### 🚀 CI/CD 流程描述

客户机开发者使用本地 IDE 进行持续编码，仅需手动执行一次代码提交（`git push`），之后的所有操作均自动完成，流程如下：

1. **代码提交**
   * 开发者将代码通过本地 IDE `push` 到 GitLab 仓库。
2. **触发构建**
   * GitLab 通过 WebHook 通知 Jenkins，自动触发对应的构建任务。
3. **拉取源码**
   * Jenkins 使用 Shell 脚本从 GitLab 仓库拉取最新的应用源代码和 `Dockerfile` 文件。
4. **构建镜像**
   * Jenkins 基于拉取的源码和 `Dockerfile` 构建 Docker 镜像。
5. **推送镜像**
   * 构建完成的镜像被推送至 Harbor 私有镜像仓库中。
6. **部署到集群**
   * Jenkins 通过 `kubectl` 命令行工具（或 kubelet 客户端）通知 Kubernetes 集群拉取 Harbor 中的镜像，并更新对应 Deployment。
   * 默认使用 **滚动更新**（Rolling Update）策略，无缝替换旧版本容器。

---

整个流程中，除了开发者手动提交代码，其余步骤均实现自动化，确保持续集成与持续部署高效闭环。

## 四、架构规划

| Node IP                  | 部署服务                                    | 备注            |
| ------------------------ | ------------------------------------------- | --------------- |
| 100.100.157.10(master01) | Ingress-nginx                               | k8s-统一入口    |
| 100.100.157.11(work01)   | SpringBoot、harbor                          | 后端项目        |
| 100.100.157.12(work02)   | vue                                         | 前端项目        |
| 100.100.157.13(cicd)     | jenkins、gitlab、maven、jdk、nodejs、docker | 数据库/镜像仓库 |

> 这里基础组件部署就不过多赘述了，请参考其他文章。

## 五、gitlab项目demo准备

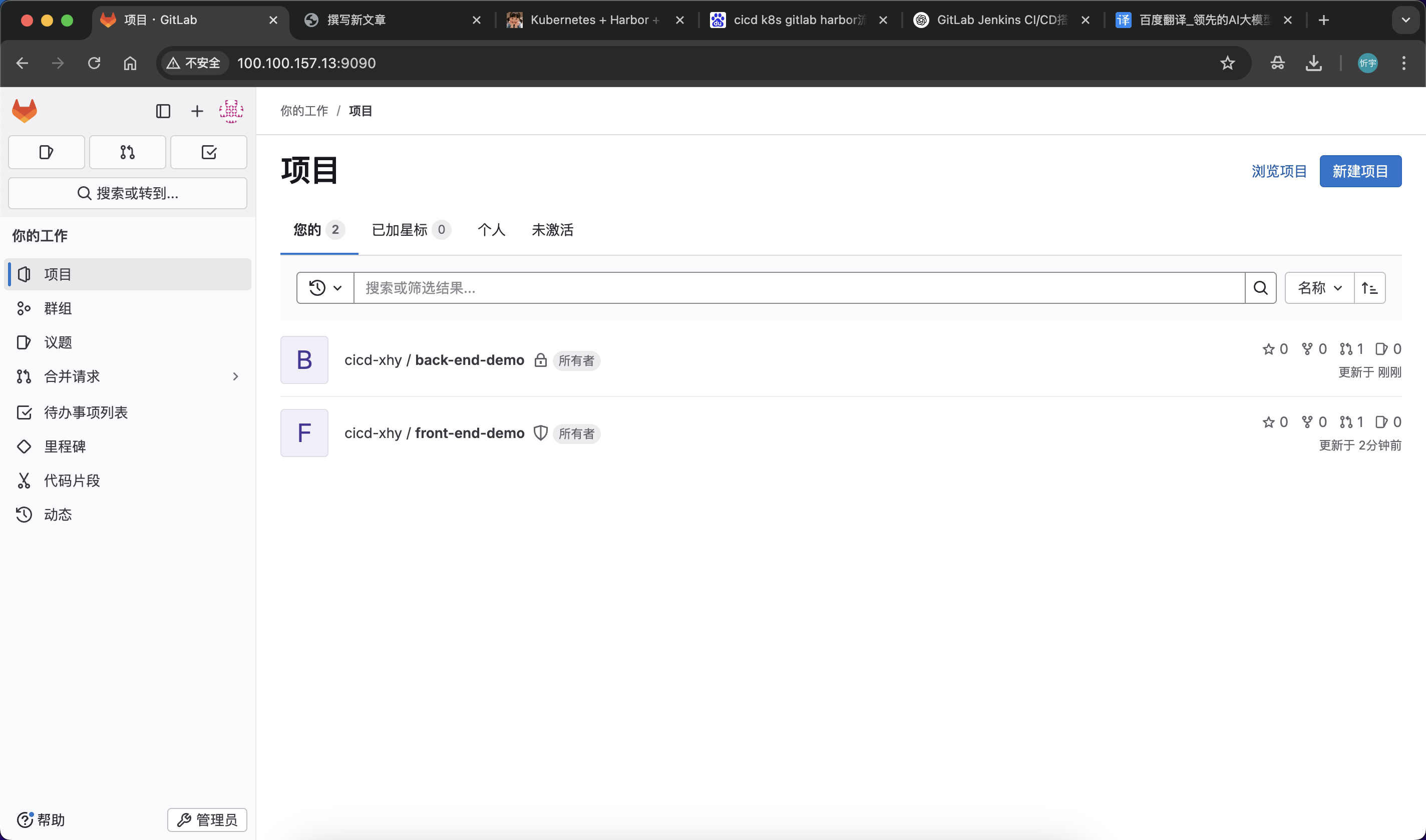

### 1.gitlab创建前后端项目，并创建master/devops分支（用于模拟正式环境/开发环境发布流程）

![image.png](http://www.hxy.bj.cn/usr/uploads/2025/05/1086464094.png)

### 2.推送代码至gitlab（master/devops分支）

> gitlab git url：
>
> 前端：http://100.100.157.13:9090/cicd-xhy/front-end-demo.git
>
> 后端：http://100.100.157.13:9090/cicd-xhy/back-end-demo.git

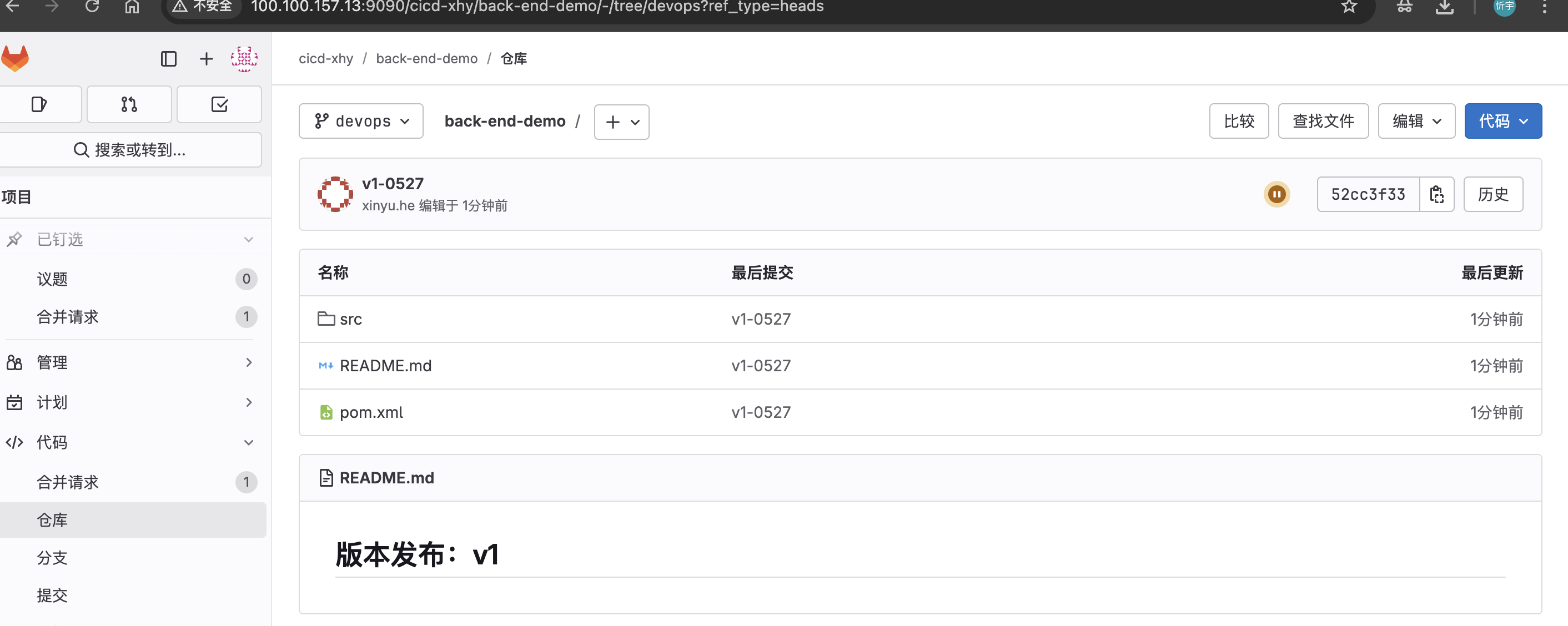

后端项目如下：

![image.png](http://www.hxy.bj.cn/usr/uploads/2025/05/1632330752.png)

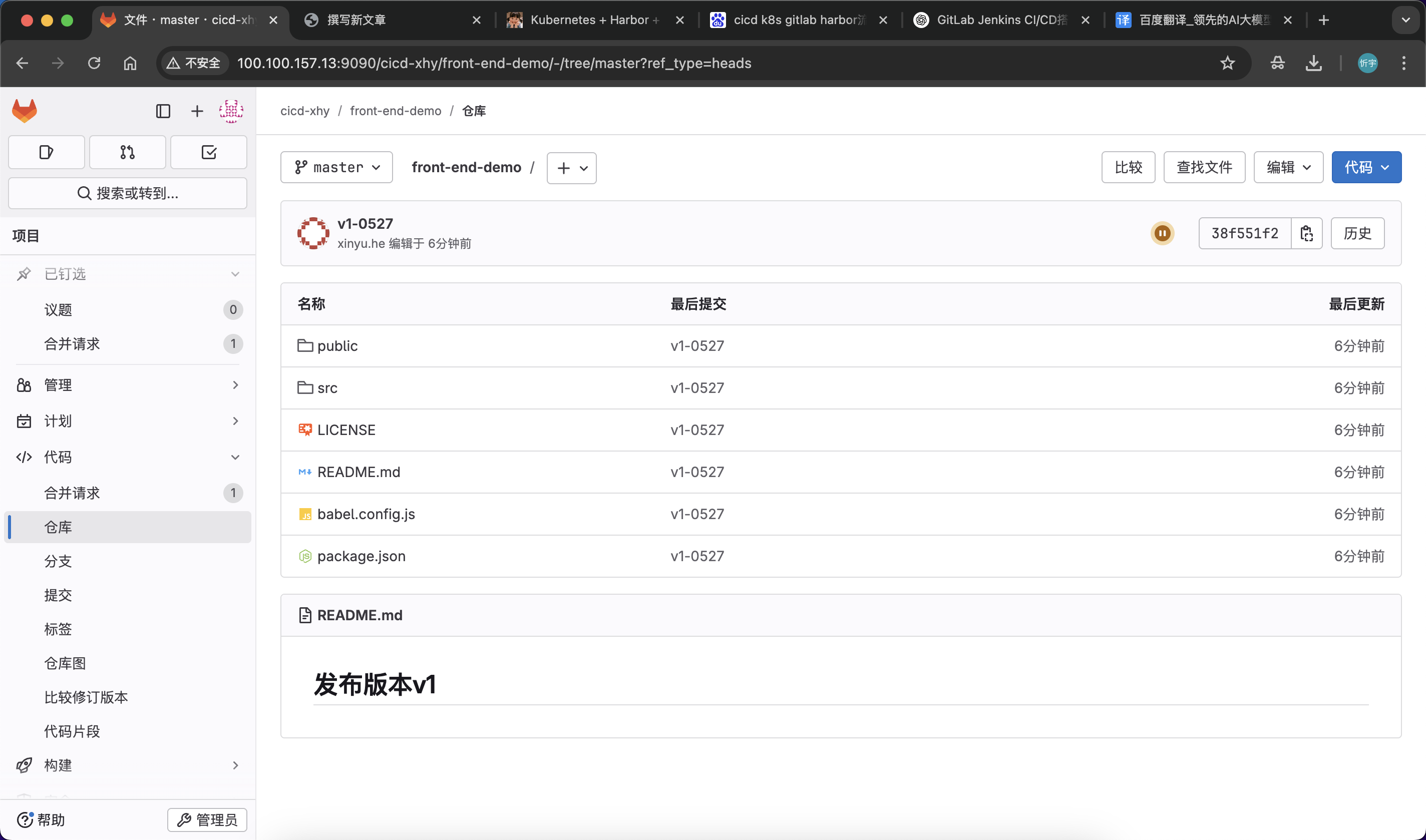

前端项目如下：

![image.png](http://www.hxy.bj.cn/usr/uploads/2025/05/655909967.png)

### 六、jenkins环境配置

#### 1.jenkins基础全局配置

Dashdoard——manage-jenkins——System

- Jenkins Location：Jenkins URL

Dashdoard——manage-jenkins——Tools

- git、maven、node.js（可选，也可以在流水线中配置）

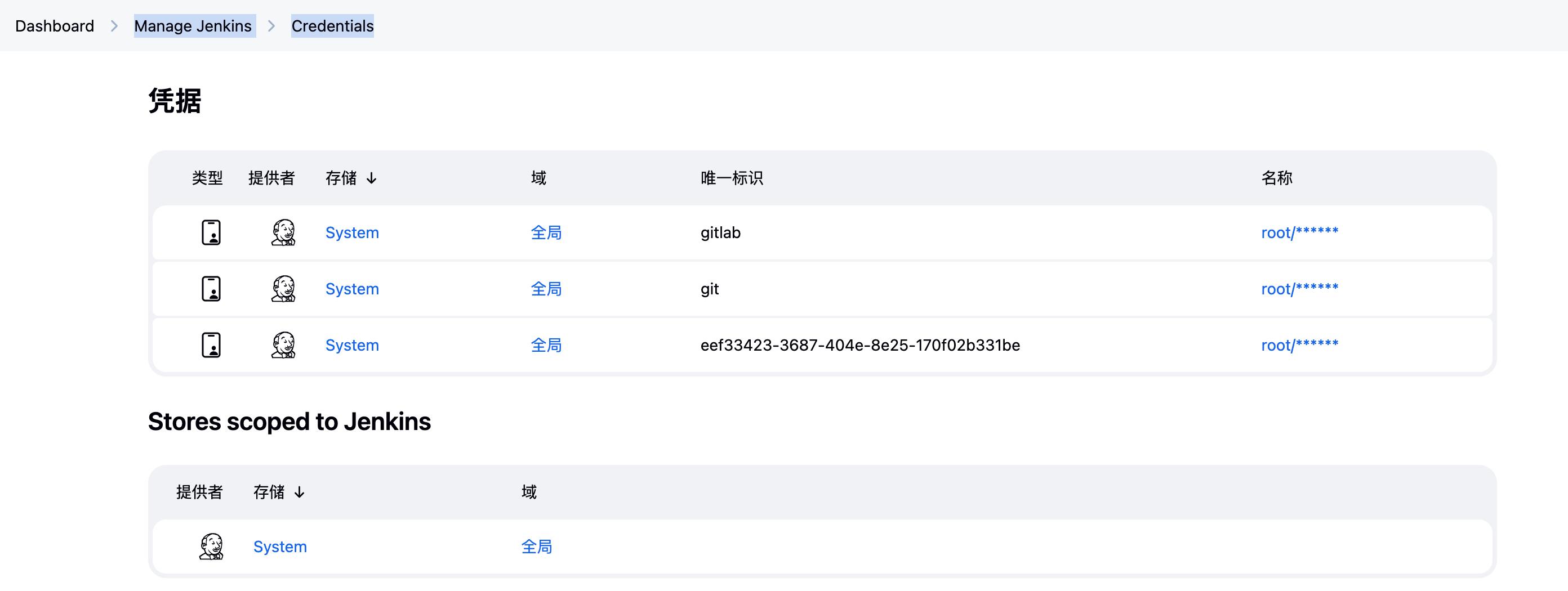

Dashdoard——manage-jenkins——credentials

- 配置凭证

![image.png](http://www.hxy.bj.cn/usr/uploads/2025/06/3758156317.png)

### 七、cicd java项目

#### 1、准备

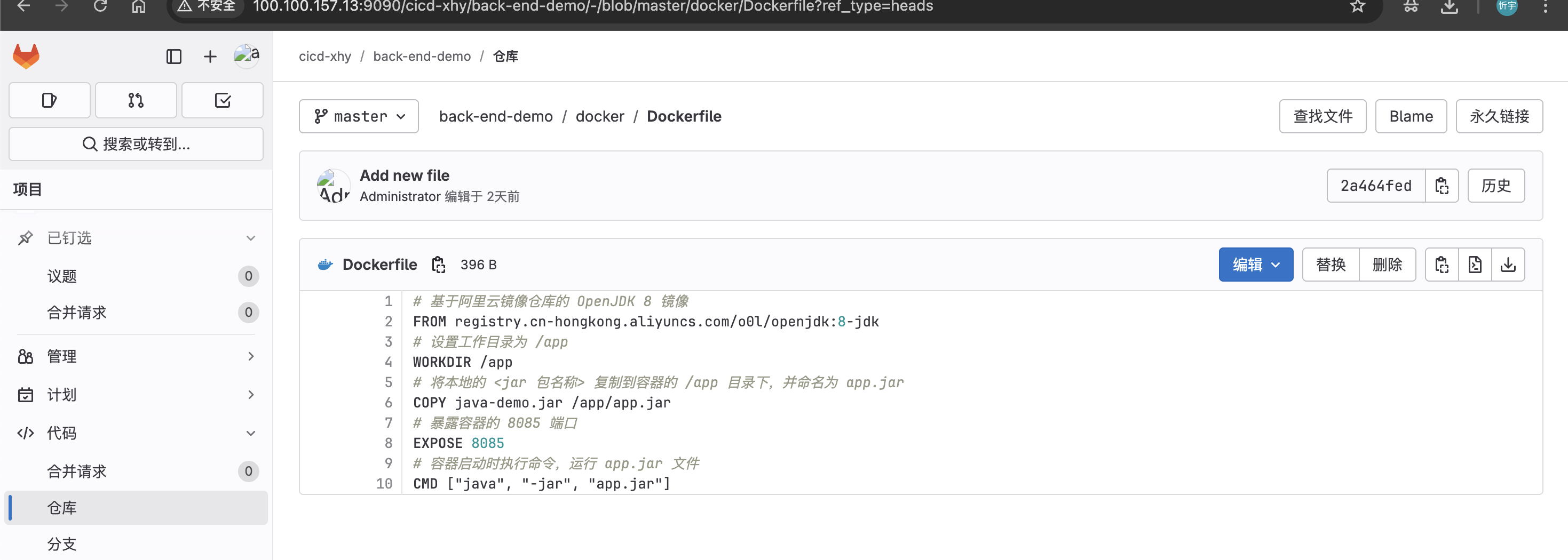

- 将dockerfile上传至gitlab项目中，用于构建镜像

![image.png](http://www.hxy.bj.cn/usr/uploads/2025/06/2372345077.png)

#### 2.新建ltem

- 输入任务名称（自定义）
- 选择pipeline
- 流水线-定义-pipeline script
  **流水线配置**

```shell
properties([
    parameters([
        string(name: 'BRANCH', defaultValue: 'master', description: '请输入要构建的 Git 分支')
    ])
])

node {
    def harborUser = 'hxy'
    def harborPasswd = 'Hxy1224...'
    def harborAddress = '100.100.157.10:5000'
    def harborRepo = 'k8s'
    def JAVA_HOME = '/usr/java/jdk1.8.0_131'
    def dingTalkWebhook = 'https://oapi.dingtalk.com/robot/send?access_token=25508193433dbe82f8761fb5e63396a0c43188d398040a7d4a484184eeeb7ceb'
    def imageTag = ""
    def buildSuccess = false

catchError(buildResult: 'FAILURE', stageResult: 'FAILURE') {
        stage('拉取Git代码') {
            checkout scmGit(
                branches: [[name: "*/${params.BRANCH}"]],
                extensions: [],
                userRemoteConfigs: [[
                    credentialsId: 'gitlab',
                    url: 'http://100.100.157.13:9090/cicd-xhy/back-end-demo.git'
                ]]
            )
        }

stage('构建代码') {
            env.JAVA_HOME = JAVA_HOME
            env.PATH = "${JAVA_HOME}/bin:${env.PATH}"
            sh '''
              export JAVA_HOME=/usr/java/jdk1.8.0_131
              export PATH=$JAVA_HOME/bin:$PATH
              /root/hxy/packages/jenkins/mvm/apache-maven-3.9.9/bin/mvn clean package -DskipTests
            '''
        }

stage('制作镜像并推送 Harbor') {
            def timestamp = new Date().format("yyyy-MM-dd-HH-mm", TimeZone.getTimeZone("Asia/Shanghai"))
            imageTag = timestamp
            def imageFullPath = "${harborAddress}/${harborRepo}/${env.JOB_NAME}:${imageTag}"
            env.IMAGE_TAG = imageTag

sh """
              mv target/*jar docker/
              docker build -t ${imageFullPath} docker/
              docker image prune -f
              docker login -u ${harborUser} -p ${harborPasswd} ${harborAddress}
              docker push ${imageFullPath}
            """
        }

stage('更新K8s YAML并部署') {
            def newImage = "${harborAddress}/${harborRepo}/${env.JOB_NAME}:${imageTag}"
            sh """
              ssh root@100.100.157.10 "sudo sed -i 's|image: .*|image: ${newImage}|' /root/hxy/packages/k8s-demo/java/backend.yaml"
              ssh root@100.100.157.10 kubectl delete -f /root/hxy/packages/k8s-demo/java/backend.yaml || true
              ssh root@100.100.157.10 kubectl apply -f /root/hxy/packages/k8s-demo/java/backend.yaml
            """
        }

buildSuccess = true
    }

// ✅ 无论构建成功或失败都执行
    def emoji = buildSuccess ? "✅" : "❌"
    def msg = buildSuccess ? "构建成功" : "构建失败"
    sendDingTalkText(emoji, msg, imageTag, dingTalkWebhook, harborAddress, harborRepo)
}

// 发送钉钉通知函数
def sendDingTalkText(String statusEmoji, String resultDesc, String imageTag, String webhook, String harborAddress, String harborRepo) {
    def jobName = env.JOB_NAME
    def buildNumber = env.BUILD_NUMBER
    def tag = imageTag ?: "N/A"
    def buildTime = new Date().format("yyyy-MM-dd HH:mm", TimeZone.getTimeZone("Asia/Shanghai"))
    def imageFullPath = "${harborAddress}/${harborRepo}/${jobName}:${tag}"
    def buildUrl = env.BUILD_URL ?: "http://your-jenkins-url/job/${jobName}/${buildNumber}/"

def rawText = """cicd-发版通知
构建状态：${statusEmoji} ${resultDesc}
应用名称：${jobName}
应用版本：${tag}
构建时间：${buildTime}
构建镜像：${imageFullPath}
构建链接：${buildUrl}
备注：请各研发运维同学观察版本上线验证 ✅"""

def payload = """{
        "msgtype": "text",
        "text": {
            "content": "${rawText}"
        }
    }"""

sh """
        curl '${webhook}' \
        -H 'Content-Type: application/json' \
        -d '${payload}'
    """
}

```

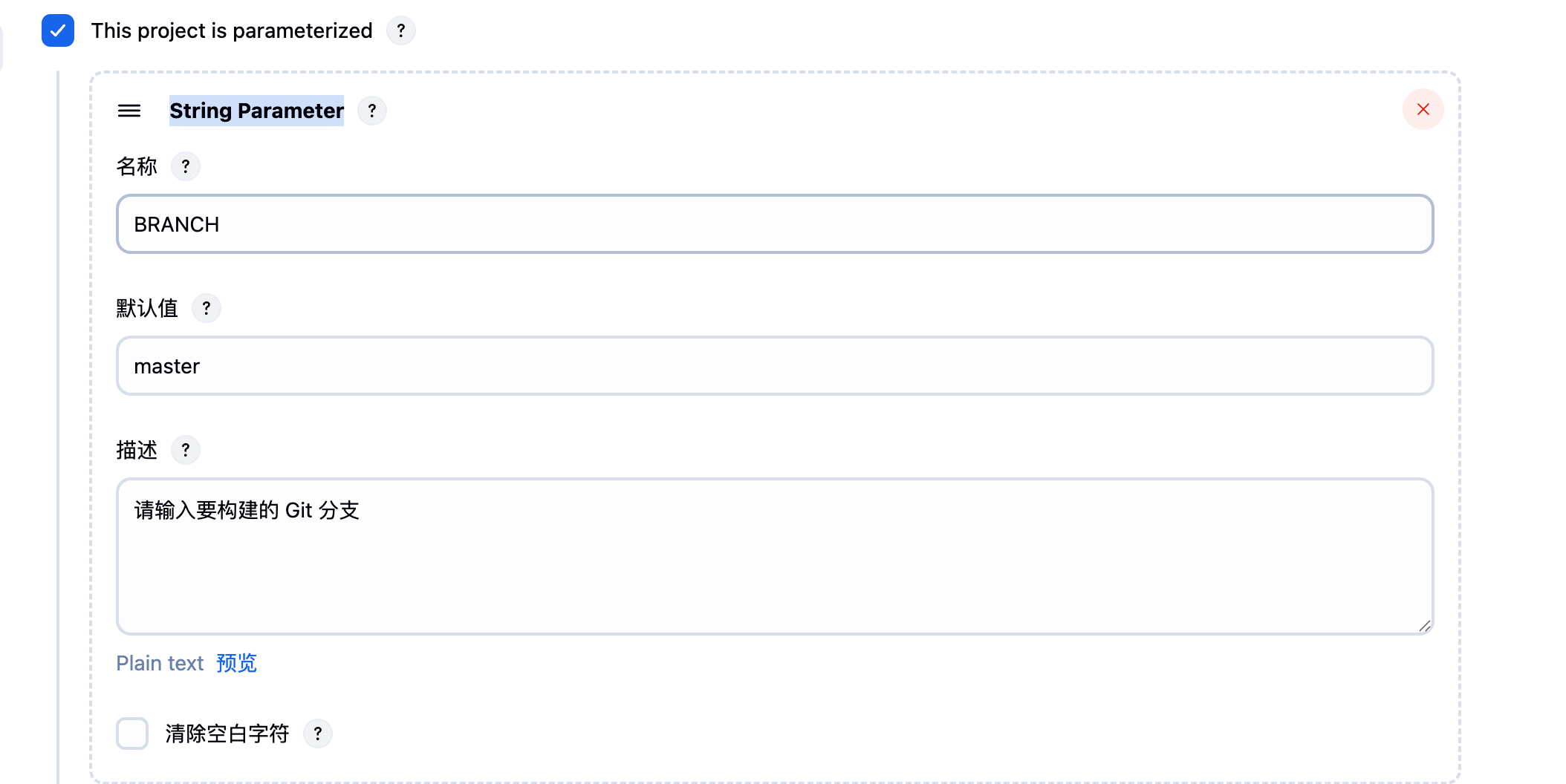

- this project is parameterized（配置动态分支选择）

![image.png](http://www.hxy.bj.cn/usr/uploads/2025/06/3982127720.png)

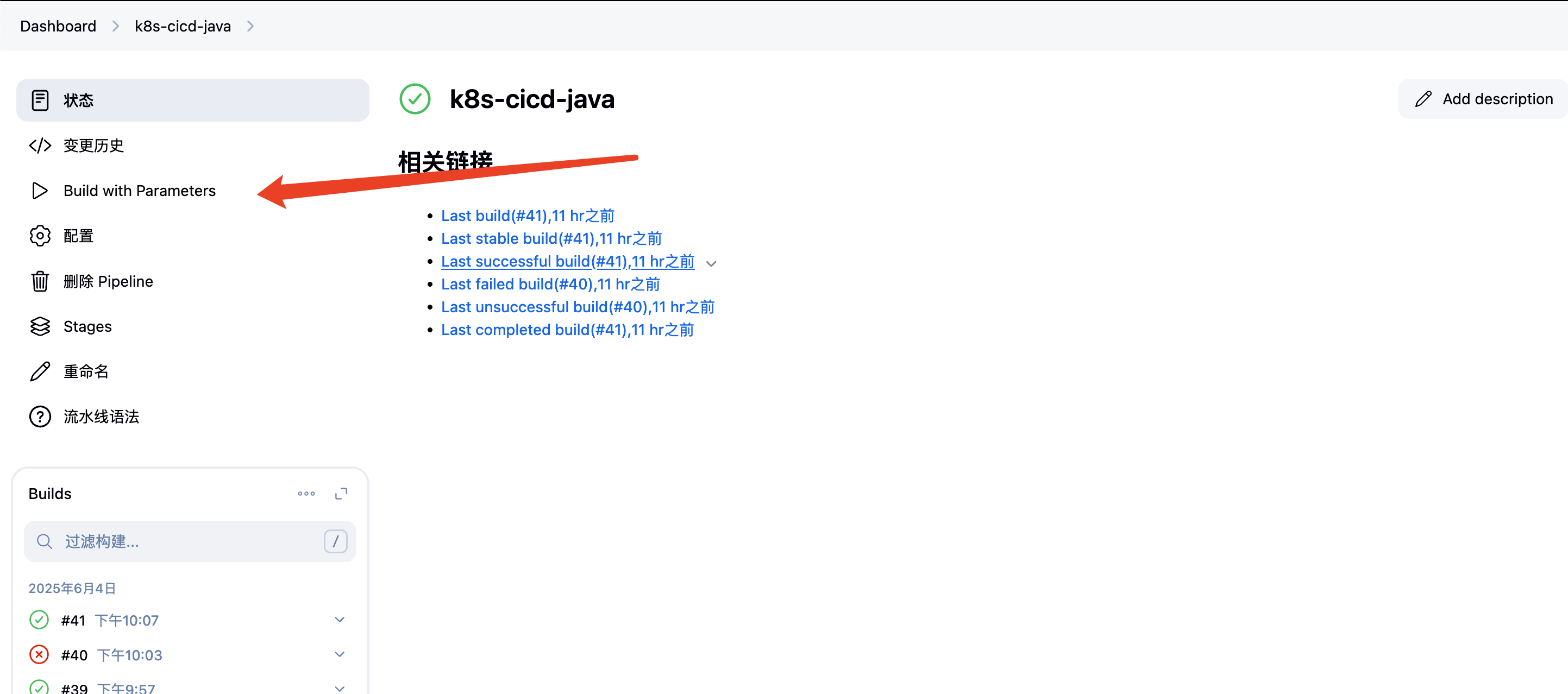

- 运行流水线

![image.png](http://www.hxy.bj.cn/usr/uploads/2025/06/576339552.png)
